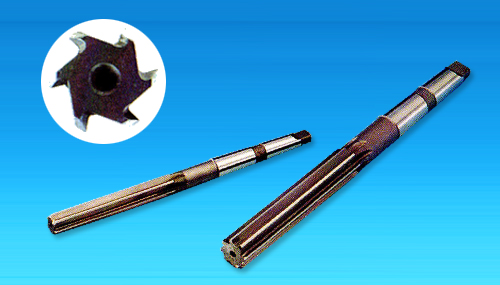

パッシングマシンリーマー

●高速度工具鋼鋼材ＳＫＨ51を使用

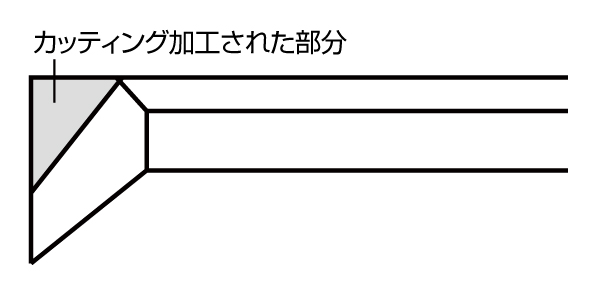

●パッシングリーマーは従来のリーマーと異なり、食いつき角度（45°）に当社独自のカッティング加工で直刃で強左捻効果を持たせ切屑を前方へ排出して高寸法精度粗度を高めます

外径	公差	刃長	シャンク下長さ	全長	シャンク	刃数
5.0	+0.009 +0.004	45	54.5	120	MT1	6
6.0	〃	50	64.5	130	MT1	6
7.0	+0.012 +0.006	55	74.5	140	MT1	6
8.0	〃	60	84.5	150	MT1	6
9.0	〃	70	94.5	160	MT1	6
10.0	〃	70	94.5	160	MT1	6
11.0	+00.15 +0.007	75	104.5	170	MT1	6
12.0	〃	75	104.5	170	MT1	6
13.0	〃	80	114.5	180	MT1	6
14.0	〃	85	124.5	190	MT1	8
15.0	+0.015 +0.007	90	130	210	MT2	8
16.0	〃	90	135	215	MT2	8
17.0	〃	100	140	220	MT2	8
18.0	〃	105	145	225	MT2	8
19.0	+0.017 +0.008	105	145	225	MT2	8
20.0	〃	110	150	230	MT2	8
21.0	〃	120	160	240	MT2	8
22.0	〃	120	160	240	MT2	8
23.0	〃	130	170	250	MT2	8
24.0	〃	130	171	270	MT3	10
25.0	〃	130	171	270	MT3	10
26.0	〃	140	181	280	MT3	10
27.0	+0.017 +0.008	140	181	280	MT3	10
28.0	〃	140	181	280	MT3	10
29.0	〃	140	181	280	MT3	10
30.0	〃	150	191	290	MT3	10
31.0	+0.020 +0.009	150	191	290	MT3	10
32.0	〃	160	201	300	MT3	10
33.0	〃	160	201	325	MT4	10
34.0	〃	160	201	325	MT4	10
35.0	〃	165	206	330	MT4	10

外径	公差	刃長	シャンク下長さ	全長	シャンク	刃数
36.0	〃	165	206	330	MT4	10
37.0	〃	165	206	330	MT4	10
38.0	+0.020 +0.009	165	206	330	MT4	10
39.0	+0.020 +0.009	165	206	330	MT4	10
40.0	〃	165	206	330	MT4	10
41.0	〃	165	206	330	MT4	10
42.0	〃	170	211	335	MT4	10
43.0	〃	170	211	335	MT4	10
44.0	〃	170	211	335	MT4	10
45.0	〃	175	216	340	MT4	10
46.0	〃	175	216	340	MT4	10
47.0	〃	175	216	340	MT4	10
48.0	〃	180	226	350	MT4	10
49.0	+0.020 +0.009	180	226	350	MT4	10
50.0	〃	180	229	385	MT5	12
51.0	〃	180	229	385	MT5	12
52.0	+0.024 +0.011	180	229	385	MT5	12
53.0	〃	180	229	385	MT5	12
54.0	〃	180	229	385	MT5	12
55.0	〃	180	229	385	MT5	14
56.0	〃	180	229	385	MT5	14
57.0	〃	180	229	385	MT5	14
58.0	〃	180	229	385	MT5	14
59.0	〃	180	229	385	MT5	14
60.0	〃	180	229	385	MT5	14
61.0	〃	200	249	405	MT5	16
62.0	〃	200	249	405	MT5	16
63.0	〃	200	249	405	MT5	16
64.0	〃	200	249	405	MT5	16
65.0	〃	200	249	405	MT5	16
66.0	〃	200	249	405	MT5	16
67.0	〃	200	249	405	MT5	16
68.0	〃	200	249	405	MT5	16
69.0	〃	200	249	405	MT5	16
70.0	〃	200	249	405	MT5	16
